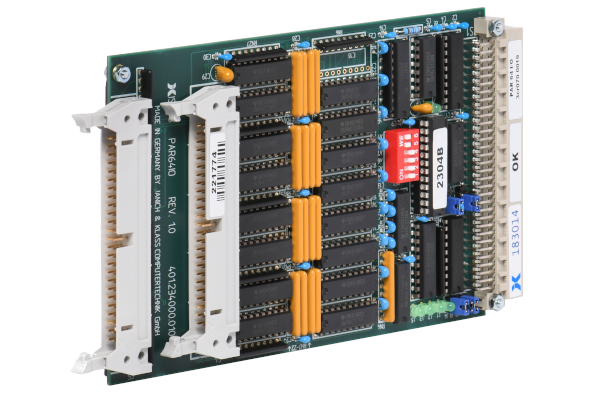

Die ISA96 PAR64IO ist eine Baugruppe im Eurokarten-Format ( 3HE Höhe, 4TE Breite), die sowohl für den ISA96- als auch für den AT96-Bus geeignet ist. Die Baugruppe besitzt 64 digitale Ein-/Ausgänge, welche in Gruppen von 16 Kanälen als Eingänge oder als Ausgänge konfiguriert werden können. Dabei sind die Ein-/Ausgänge für TTL-Pegel ausgelegt. Die Baugruppe belegt 16 hintereinanderliegende I/O-Adressen, deren Lage im Adressraum über einen DIP-Schalter im Bereich von 100h bis 3F0h eingestellt werden kann.
Die technische Daten in Stichworten:
- Baugruppe 4TE, 3HE, ISA96- / AT96-Bus, keine Frontplatte
- 8Bit Datenbus
- Die Baugruppe belegt 16 Adressen im I/O-Adressraum
- Die Lage der belegten 16 I/O-Adressen ist frei im Adressbereich 100h – 3F0h mittels eines DIP-Schalters einstellbar.
- Die Baugruppe verfügt über 64 Ein-/ Ausgänge, die auf zwei 50polige Pfostenleisten verteilt sind. Über 4 Signale kann von extern (über die 50poligen Pfostenleisten) eingestellt werden, ob eine Gruppe von jeweils 16 Signalen als Eingang oder als
- Ausgang betrieben werden soll.
- Die digitalen Ein- und Ausgänge arbeiten mit TTL-Pegeln. Die Ausgänge sind mit einem Strom von jeweils 6mA (35mA bei Kurzschluß) belastbar.
- Die Pegel der Ausgänge können zurückgelesen werden.
- Über ein Register lassen sich 4 ID-Signale auslesen, deren Pegel über Jumper eingestellt werden können. Mit Hilfe dieser ID kann die Baugruppe softwareseitig identifiziert werden.
- Die Ein- / Ausgänge sind per Software über 8 hintereinanderliegende Register (jeweils 8Bit für 8 Ein- / Ausgänge) ansprechbar.
