Für die Bussysteme ISA96 und AT96 werden von uns verschiedenste Versionen angeboten.
Diese variieren in
- der Anzahl der Steckplätze (zur Zeit 3 bis 10)
- dem Bus-Typ: ISA96 oder AT96
- der Einbautechnik: Busmontage oder Z-Schienenmontage
- vorgesehenen Übergabesteckern und deren Position
- Busterminierung: Ja oder Nein
- Typ der Stromversorgungsanschlüsse: Flachstecker, Schraubanschluss M4, Schraubklemmen …

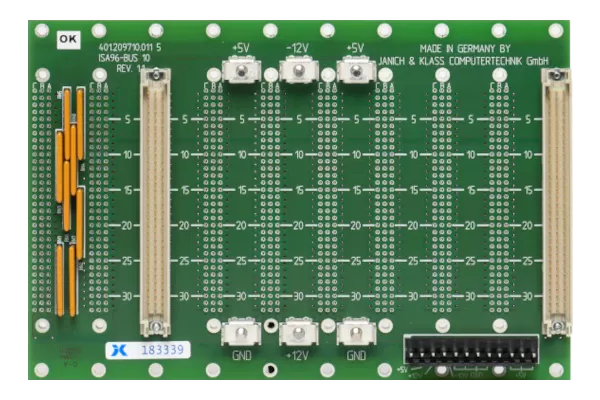

Generell werden die Busplatinen in Einpresstechnik gefertigt.
Um einen optimalen Signalverlauf mit minimalem Übersprechen und minimalen Reflexionen zu erhalten, werden die Platinen in 6 Lagen Multilayertechnik hergestellt.
Jede Signalreihe des 96pol. DIN-Steckers verläuft auf einem eigenen Layer, wobei diese Layer durch GND- bzw. VCC-Planes abgeschirmt werden. Außerdem werden die Signale eines Layers soweit wie möglich durch Massekämme getrennt.
Durch separate GND- zw. VCC-Planes ergibt sich außerdem eine optimale Stromversorgung aller Steckplätze.
Sollte der von Ihnen gesuchte Bus mit den gewünschten Eigenschaften noch nicht von uns angeboten werden, zögern Sie bitte nicht, uns anzusprechen. Wir erweitern kontinuierlich unser Angebot an Produkten bei Bedarf.
| Bestell-Nummer | Busplatine in 4TE Teilung | Steck-plätze | Bus-montage | Z-Schienen-montage | Maße in mm (Breite x Höhe) | Übergabe-stecker | auf Platz (von links) | Bustermi-nierung (O=Option) | Strom-versorgung |
|---|---|---|---|---|---|---|---|---|---|
| 404.209703.1102 | ISA96 Bus 3 | 3 | X | 51×130 | 2 | 1,3 | X | F | |
| 404.209703.1204 | ISA96 Bus 3 | 3 | X | 51×130 | 2 | 1,3 | F | ||
| 404.209705.0002 | ISA96 Bus 5 | 5 | X | 92×130 | 2 | 1,3 | X | F | |
| 404.209705.1200 | ISA96 Bus 5 | 5 | X | 92×130 | 2 | 1,3 | F | ||
| 404.209706.1004 | ISA96 Bus 6 | 6 | X | 112×130 | 2 | 1,4 | X | F | |
| 404.209706.0000 | ISA96 Bus 6 | 6 | X | 112×130 | 2 | 1,4 | F | ||
| 404.209707.1104 | ISA96 Bus 7 | 7 | X | 143×130 | 2 | 1,5 | X | F/K | |
| 404.209707.1206 | ISA96 Bus 7 | 7 | X | 143×130 | 2 | 1,5 | F/K | ||
| 404.209707.0008 | ISA96 Bus 7/Z | 7 | X | 131×84 | X | F | |||
| 404.209708.0006 | ISA96 Bus 8 | 8 | X | 153×130 | 2 | 1,6 | X | F/S | |
| 404.209708.1204 | ISA96 Bus 8 | 8 | X | 153×130 | 2 | 1,6 | F/S | ||
| 404.209710.0008 | ISA96 Bus 10 | 10 | X | 193×130 | 2 | 1,8 | X | F/S | |
| 404.209710.1206 | ISA96 Bus 10 | 10 | X | 193×130 | 2 | 1,8 | F/S | ||
| 404.239605.0004 | AT96-Bus 5 | 5 | X | 90×84 | X | F | |||
| 404.239605.1008 | AT96-Bus 5 | 5 | X | 90×84 | F | ||||
| 404.239648.0002 | AT96-Bus 8/4 | 8 | X | 152×84 | 1 | 1 | X | F | |
| 404.239648.1200 | AT96-Bus 8/4 | 8 | X | 152×84 | 1 | 1 | F | ||
| 404.239610.1004 | AT96-Bus 10 | 10 | X | 204×130 | 2 | 1,10 | X | F/S/K | |
| 404.239610.0000 | AT96-Bus 10 | 10 | X | 204×130 | 2 | 1,10 | F/S/K | ||
| F = Flachstecker 6,3mmS = Schraubanschluss M4K = Schraubklemme 1,5mm² |
